音响调音台线插头位置如何查找？

在现代音乐制作、现场演出以及播音室中，音响调音台扮演着至关重要的角色。它不仅是音频信号处理的核心，更是整个声音系统的基础连接点。对于刚刚接触调音台的朋友们来说，如何快速而准确地找到线插头的位置是一个常见的困惑点。本文将为您详细解释音响调音台的线插头位置，确保您能够轻松地进行音频设备的设置与连接。

调音台前端的输入接口

1.话筒输入插口

话筒输入通常为XLR接口，具有三个针脚，分别为：信号地、热端和冷端。在调音台的前面板上，XLR插口多为圆形，通常标有“MICIN”字样。寻找话筒输入时，根据接口的形状及标示便不难确认。

2.线路输入插口

线路输入通常用于连接其他音频设备，例如电子乐器、播放器等。这类接口多为1/4英寸的非平衡或平衡插头，有时也用6.35毫米插头。在调音台面板上，线路输入插口可能会被标注为“LINEIN”或“INSTIN”。

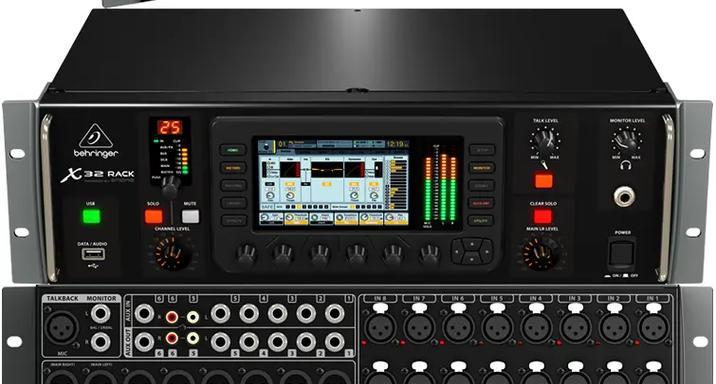

调音台后端的输入/输出接口

1.辅助发送接口

辅助发送接口（AUXSEND）用于连接监听系统或效果器，如耳机放大器、混响器等。在调音台后部，它们通常标有“AUX”或“FX”字样，可用于发送信号至外部设备。

2.辅助返回接口

与辅助发送接口相对应的是辅助返回接口（AUXRETURN），这些接口用于接收从外部效果器或监听设备返回的信号。在调音台后面板上，它们可能标记为“AUXRETURN”或“FXRETURN”。

3.主输出接口

主输出接口（MAINOUT）是调音台音频信号输出的最终目的地，通常用于连接功放或录音设备。它们可能被标记为“MAINOUT”、“STEREOOUT”或“L/ROUT”，并且可能使用XLR或1/4英寸的接口。

线缆与接口的匹配

在连接设备时，需要确保使用的线缆与接口类型相匹配。XLR接口需要使用XLR线缆，6.35毫米或1/4英寸插头则需要相应的乐器线或麦克风线。务必检查接线规格，避免因接口不匹配造成信号损失。

如何查找调音台线插头位置的实用技巧

1.阅读调音台说明书：在开始连接之前，阅读调音台的用户手册，了解不同接口的功能和位置。

2.标签与颜色编码：部分调音台提供可贴标签功能，可通过贴标签来标识不同类型的输入或输出。同时，许多接口会使用不同的颜色编码来帮助用户区分信号类型。

3.利用LED指示灯：一些高质量的调音台在输入接口上有LED指示灯，能通过指示灯的颜色和亮度判断信号强度和类型。

4.实验连接：如果不确定，可以先使用短的测试电缆进行实验，看看能否在调音台上检测到信号。

结语

音响调音台线插头位置的查找虽然看似复杂，但遵循本文的指南，结合实际操作的技巧，将能快速上手。记住，实践是提高操作熟练度的最佳方式，不断尝试和经验积累会使您对调音台的使用更加得心应手。通过以上所述，您已经了解了各种线插头在调音台上的位置以及如何进行正确连接，希望这些知识能够帮助您顺利完成音响系统的搭建和优化工作。
